SWP-LED系列PID外给定（或阀位）控制仪/PID外给定（或阀位）光柱显示控制仪适用于需要进行高精度测量控制的系统，可取代放大器直接驱动执行的机构(如阀位等)。 |
|
SWP-LED系列PID自整定控制仪/PID光柱显示控制仪表集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制（高亮度LED数码显示）及相对模拟量显示（光柱显示），使测量值的显示更为清晰直观，并可选择双光柱显示。 |
|
一、 主要特点 |
|
1、 通过简单快捷的参数设置，即可适配各种分度号,，进一步提高了仪表的多用性与可靠性。 |
|
2、 PID参数自整定。 |
|
3、 同时输入、显示测量信号及阀位反馈信号。可分别带有一路模拟量控制输出（开关量控制输出-继电器正转、反转控制）及一路模拟量变送输出，可适用于各种测量控制场合。 |
|
4、 自动跟随外部给定值（或阀位反馈值）进行控制输出（模拟量控制输出或继电器正转、反转控制输出）。可实现自动/手动无扰动切换。手动切换至自动时，采用逼近法积算，并带切换限幅功能，以实现手动/自动的平稳切换。 |
|
二、 特殊技术参数 |
|
控制输出方式
|
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出 |
|
设定/显示精度
|
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差 |
|
比例范围
|
0.0%-100.0%（单位：0.1%） |
|
积分（复位）时间
|
0-9,999s（单位：1s） |
|
微分（比率）时间
|
0-9,999s（单位：1s） |
|
控制周期
|
1-250s（单位：1s） |
|
采样周期
|
0.5s |
|
|
三、 仪表外形及接线图（以下为基本配线，特殊订货请参考见随机接线图） |
|
型号
|
SWP-ND415、D425系列
|

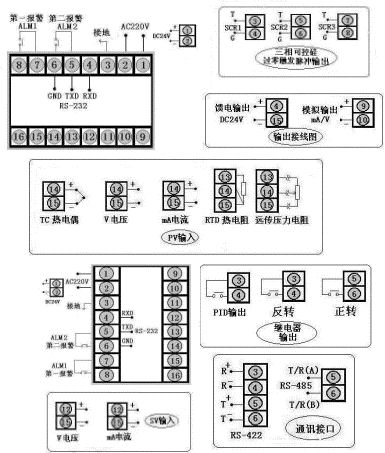

接 线 图
|
|
仪表外形
|
仪表尺寸:96×48×110mm
开孔尺寸:92×44mm
重 量:240g
|
 |
|
型号
|
SWP-NS415、S425系列
|
|
仪表外形
|
仪表尺寸:48×96×110mm
开孔尺寸:44×92mm
重 量:240g
|
|
型号
|
SWP-ND815、D825系列
|

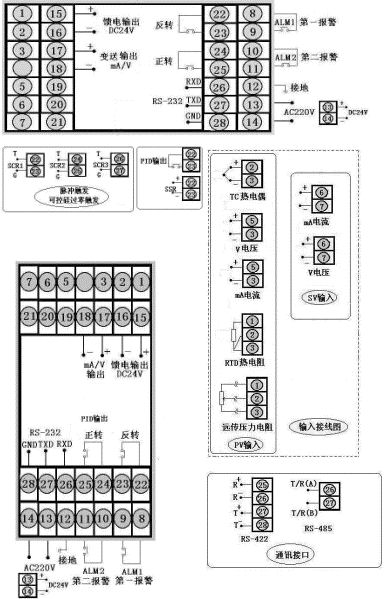

接 线 图
|
|
仪表外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
 |
|
型号
|
SWP-NT815、T825系列
|
|
仪表外形
|
仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g
|
|
型号
|
SWP-NS815、S825系列
|
|
仪表外形
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
型号
|
SWP-NT815、T825系列
|
|
仪表外形
|
仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
|
|
型号
|
SWP-ND915、D925系列
|

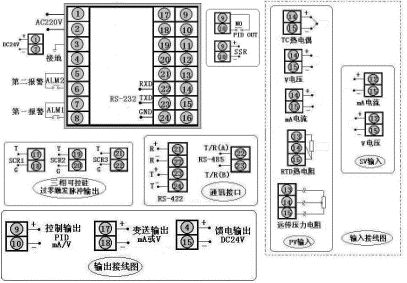

接 线 图
|
|
仪表外形
|
仪表尺寸:96×96×140mm
开孔尺寸:92×92mm
重 量:400g
|
 |
|
型号
|
SWP-ND715、D725系列
|

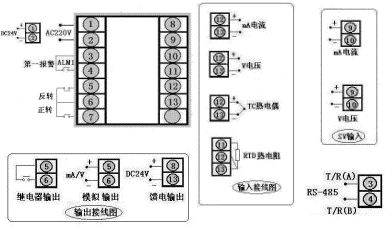

接 线 图
|
|
仪表外形
|
仪表尺寸:72×72×110mm
开孔尺寸:68×68mm
重 量:240g
|
 |
|
|
特殊订货与本接线图不同之处，以随机接线图为准。 |
|
四、 SWP-LED系列PID自动演算外给定（或阀位）控制仪型谱表 |
|
型 号
|
代 码
|
说 明
|
|
SWP -N
|
□ □ □□-□ □ □ -□□/□□-□ □ -□ -□ |
新一代PID自整定控制仪 |
|
外形特征
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
外形尺寸
|
|
|
|
|
|
|
|
|
|
|
|
|
96×48mm（横） 48×96mm（竖） |
|
72×72mm |
|
160×80mm 80×160mm |
|
96×96mm |
|
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
控制输出
|
□
|
|
|
|
|
|
|
|
参见"控制输出方式" |
|
变送输出
|
□
|
|
|
|
|
|
|
参见"变送输出方式" |
|
PV输入类型
|
□□
|
|
|
|
|
|
参见"输入类型" |
|
SV输入类型
|
□□
|
|
|
|
|
参见"输入类型" |
|
第一报警方式
|
□
|
|
|
|
参见"报警输出方式" |
|
第二报警方式
|
□
|
|
|
参见"报警输出方式" |
|
馈电输出
|
P
|
|
DC24V馈电输出 |
|
供电方式
|
|
|
DC24V供电 |
|
AC90～265V供电（开关电源） |
|
AC220V供电（线性电源，可省略） |
|
|
|
五、 SWP-LED系列PID光柱显示外给定（或阀位）控制仪型谱表 |
|
型 号
|
代 码
|
说 明
|
|
SWP -N
|
T□□□-□ □ □- □□/□□-□ □-□- □ -□ |
新一代PID光柱显示控制仪 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
|
160×80mm,80×160mm |
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
控制输出
|
□
|
|
|
|
|
|
|
|
|
参见"控制输出方式" |
|
变送输出
|
□
|
|
|
|
|
|
|
|
参见"变送输出方式" |
|
PV输入类型
|
□□
|
|
|
|
|
|
|
参见"输入类型" |
|
SV输入类型
|
□□
|
|
|
|
|
|
参见"输入类型" |
|
第一报警方式
|
□
|
|
|
|
|
参见"报警输出方式" |
|
第二报警方式
|
□
|
|
|
|
参见"报警输出方式" |
|
馈电输出
|
P
|
|
|
DC24V馈电输出 |
|
供电方式
|
|
|
|
DC24V供电 |
|
AC90～265V供电（开关电源） |
|
AC220V供电（线性电源，可省略） |
|
|
外形特征
|
|
|
|
|
特殊型号或要求的, 请提供分度号或参考标准，定货时说明 。 |
|
★ 变送输出方式 |
|
选型代码
|
0
|
2
|
3
|
4
|
5
|
8
|
|
输出方式
|
无输出
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
特殊规格
|
|
|
|
★ 输入类型 |
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
|
01
|
B
|
400～1800 ℃
|
09
|
Pt100.1
|
-99.9～199.9℃ |
17
|
30～350Ω
|
-1999～99999 d
|
|
02
|
S
|
0 ～1600 ℃
|
10
|
Cu50
|
-50.0～150.0 ℃ |
18
|
特 殊 规 格
|
用 户 特 定
|
|
03
|
K
|
0 ～1300 ℃
|
11
|
Cu100
|
-50.0～150.0 ℃ |
19
|
4～20 mA开方
|
-1999～99999 d
|
|
04
|
E
|
0 ～1000 ℃
|
12
|
4～20 mA
|
-1999～99999 d |
20
|
0～10mA开方
|
-1999～99999 d
|
|
05
|
T
|
-200～400 ℃
|
13
|
0～10 mA
|
-1999～99999 d |
21
|
1～ 5 V开方
|
-1999～99999 d
|
|
06
|
J
|
0 ～1200 ℃
|
14
|
1～5 V
|
-1999～99999 d |
22
|
0～5 V开方
|
-1999～99999 d
|
|
07
|
Wre
|
0 ～2300 ℃
|
15
|
0～5 V
|
-1999～99999 d |
23
|
可切换输入
|
详见下表
|
|
08
|
Pt100
|
-200～650 ℃
|
16
|
0～20 mA
|
-1999～99999 d |
|
|
|
|
|
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下： |
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
代码
|
输入类型
|
|
01
|
B
|
05
|
T
|
09
|
Pt100.1
|
14
|
1～5 V
|
21
|
1～5 V开方
|
|
02
|
S
|
06
|
J
|
10
|
Cu50
|
15
|
0～5 V
|
22
|
0～5 V开方
|
|
03
|
K
|
07
|
WRe
|
12
|
4～20 mA
|
19
|
4～20 mA开方
|
|
|
|
04
|
E
|
08
|
Pt100
|
13
|
0～10 mA
|
20
|
0～10mA开方
|
|
|
|
|
|
★ 报警输出方式 |
|
选型代码
|
N
|
H
|
L
|
G
|
A
|
D
|
|
输出方式
|
无报警（可省略）
|
上限报警
|
下限报警
|
偏差内报警
|
偏差外报警
|
LBA报警
|
|
|
|
★ 通讯方式 |
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
|
|
|
★ 控制输出方式 |
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
6 |
7 |
8 |
|
输出方式
|
无输出
|
继电器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
SCR输出 |
SSR输出 |
特殊规格 |
|
|
|
★ 第一报警输出只能选择N、H或L报警输出。 |
|
★ 注1：仪表显示方式为 PV、SV双LED显示。 |
|
★ 注2：外给定控制--可选择由内部设定控制目标值或由外部输入设定控制目标值。 |
|
★ 注3：阀位控制--继电器正转、反转控制输出。 |
|
★ 型号举例： |
|
①SWP-ND815-21-08/12-HL-P-W |
|
外给定控制，通讯方式RS232，输出方式继电器输出，PV输入类型为Pt100，SV输入类型为4～20 mA，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，供电方式为直流24V供电。 |
|
②SWP-NT815-81-10/12-LH-T |
|
光柱显示，外给定控制，通讯方式RS485，输出方式继电器输出，PV输入类型为Cu50，SV输入类型为4～20 mA，第一报警为下限报警，第二报警为上限报警，开关电源AC90～265V供电。 |
