CSR系列彩色无纸记录仪采用5.7英寸TFT或STN彩色液晶屏作为显示器，采
|
|
|
用大容量FLASH（最大128Mbit）作为存储介质，结构小巧紧凑，性价比高。
数
|
|
据可以保存到USB存储棒， 也可以通过通讯方式传送到上位机，通过PC软件可
|
|
以方便地实现实时数据采集、参数设置、数据分析和管理。
|
|
全中文 操作界面
|
|
所有显示画面、组态界面及打印输出全中文显示，快捷的中文菜单，提示 |
|
用户逐级完成参数设定。
|
|
明确的中文信息，标识显示数据的工程涵义，方便现场操作人员的使用。
|
|
内置国标二级汉字库全部8178个汉字和字符，带拼音输入法，可对通道工位等
|
|
信息进行汉字标注。
|
|
极高的 性能价格比
|
|
与同类仪表相比，只需单色无纸记录仪的价格，即可享用彩色无纸记录仪
|
|
的性能。
|
|
增强型仪表可带流量积算功能。可完成流量系数的自动演算与设置，适配
|
|
各种不同类型的流量、温度、压力传感器，可精确地对质量、流量、体积流量
|
|
、热能、热量等进行实时值测量与累积积算。最多5路全补偿的流量通道，最
|
|
多16路无补偿的流量通道。
|
|
增强型仪表可带PID控制，可实现最多4路的32段自整定PID控制。
|
|
丰富多样的操作显示画面
|
|
采用5.7英寸320*240宽视角TFT或STN彩色液晶显示器。
|
|
丰富的图形画面，提供各种需要显示的参数组合。显示画面包括曲线显示、棒图显示、全通道总览显示、历史追忆、报警一览、日/月
|
|
/班报表等。
|
|
轻触式面板按键，可设置按键发音，方便用户进行各种的操作。
|
|
配置画面可显示仪表功能、存储容量、可记录数据时间长度、随机接线图等信息。
|
|
高容量的存储空间
|
|
采用快闪存储器作为内部存储介质，不需后备电池，即使断电也不会丢失数据。
|
|
基本配置为64Mbit的闪存，最多可扩充到128Mbit。每个记录点保存测量间隔时间内数值的最大值和最小值，即使是数值瞬间突变，也
|
|
会记录在案。
|
|
可使用外部存储棒，容量64Mbit或128Mbit可选。采用USB存储棒代替软盘，存储容量扩大5~11倍，且无机械可动部件，不易损坏，可靠
|
|
性强。
|
|
灵活的硬件组配
|
|
采用即插即用型插卡式结构，设计有多种类型的输入输出I/O卡，用户需要扩充输入输出通道时，无须返回厂家或另购新表，只需购买
|
|
相应的I/O卡，即插即用，仪表会检测到新I/O卡，并自动生成相应的随机接线图。
|
|
每台仪表最多有3个扩展插槽，可实现最多16路输入，8路I/V输出，6路馈电输出。
|
|
强大的 记录追忆功能：
|
|
可单步追忆。
|
|
可自动连续（追忆速度分20档可调）追忆。
|
|
可按时间查询追忆。
|
|
可通过移动定位轴来查看历史数据及曲线。
|
|
功能日益强大的应用软件
|
|

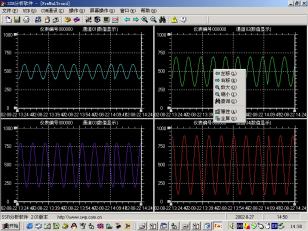

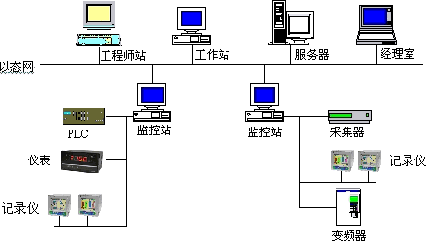

PC应用分析软件可通过RS232/RS485通讯或USB存储棒读取记录数据，并可通过通讯进行组态设置，方便对数据的分析和管理。
|
|
可随时通过INTERNET免费升级新版本的应用分析软件。
|
显示画面
|
|
|
|
|

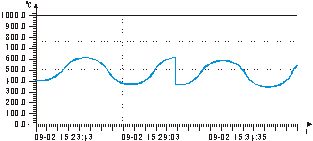

实时曲线显示
|
棒形图显示
|
|
分6组分别显示1-4个通道的实时趋势曲线，可通过
|
可分6组显示棒形图，以及当前测量数值和报警限值
|
|
时标切换来缩放显示曲线。可设置各组显示通道及曲线
|
报警状态。
|
|
的颜色，曲线纵向或横向显示，可模拟滚动走纸显示。
|
|
|
|
|
|
双通道显示
|
全通道显示
|
|
任意两个通道测量值显示，便于远距离观看测量值。
|
集中显示所有通道的测量值、工位号、工程单位和
|
|
|
报警状态。
|
|
|
|
|
当前报警显示
|
报警一览显示
|
|
集中显示当前所有通道的报警状态，使报警信息一目
|
显示仪表及各通道最后16条报警记录，按"翻页"键
|
|
了然。
|
进行切换。
|
|
|
|
|
历史追忆显示
|
仪表配置及接线图
|
|
提供多种追忆方式，可移动曲线或定位轴，方便查询
|
显示当前仪表的类型、存储容量、通道数、记录
|
|
历史记录。
|
间隔、可记录时间长度、记录起始时间、剩余存储容
|
|
|
量，显示随机接线图。
|
|
|
|
|
系统组态
|
通道组态
|
|
设置日期、时间、权限密码等相关参数。
|
设置各通道采集、显示信号的相关参数。
|
|
|
|
|
报警组态
|
通讯组态
|
|
设置各通道报警参数。
|
设置与PC、打印机或其他设备进行通讯的相关参
|
|
|
数。 |
|
|
|
|
变送组态
|
流量组态
|
|
设置信号变送输出的相关参数
|
设置流量通道的相关参数。
|
|
主要技术指标
|
|
输入信号 模拟量输入： 热电偶 B、S、K、E、T、J、W
|
|
热电阻 Pt100、Cu50
|
|
电压 0 - 5V 1 - 5V
|
|
0 - 100mv 0 - 20mv
|
|
电流 0 - 10mA 4 - 20mA
|
|
脉冲量输入： 矩形波，正弦波或三角波
|
|
幅度 ≥ 4V 频率 0 - 15KHz
|
|
运算输入： 可进行通道与通道之间的加、减、乘、除、开方运算，得到新的通道值，且无需另加费用。
|
|
输出信号 模拟量输出： 电流 0 - 10mA （负载≤750Ω）
|
|
4 - 20mA （负载≤500Ω）
|
|
电压 0 - 5V （负载≥250KΩ）
|
|
1 - 5V （负载≥250KΩ）
|
|
开关量输出： 继电器触点容量：AC 220V/3A 或DC 24V/5A（阻性负载）
|
|
SCR输出 -- 400V/0.5A
|
|
SSR输出 -- 6 - 9V/0.05A
|
|
馈电输出 ： DC 24V/30mA
|
|
精 度 0.5 %FS±1字 或 0.2% FS±1字
|
|
补偿方式 温度补偿，压力补偿或温度压力补偿
|
|
小信号切除 0 - 25.5%FS
|
|
测量范围 -1999 - 999999字
|
|
累积值范围 0 -- 999999999.999 字
|
|
采样周期 0.5秒
|
|
记录间隔 1秒--4分钟之间以秒为单位共240档可供选择。
|
|
显示方式 背光式大屏幕液晶（LCD）图形显示板
|
|
显示内容可由汉字，西文，数字，过程曲线，光柱等组成
|
|
通过面板按键可完成画面翻页，历史数据前后搜索，LCD画面对比度，屏幕时标变更等
|
|
瞬时流量显示：0 - 999999 累积流量显示：0 - 999999999.999
|
|
瞬时热能显示：0 - 999999 累积热能显示：0 - 999999999.999
|
|
温度补偿显示：-1999 - 999999 压力补偿显示：-1999 - 999999
|
|
参数设定 中文菜单提示，面板按键设定或上位机通过通讯口设定，设定参数密码锁定。
|
|
报警功能 每个通道最多可以设定4个报警点，每个报警点可选择上限或下限报警，可设置报警输出延时时间、报警
|
|
输出（4个继 电器可复用）、蜂鸣报警输出。还可设置外接报警音响触点和报警屏自动切换功能。每个通道保
|
|
存最新的16回差、继电器触电条报警信息。
|
|
控制方式 可选择带回差的ON/OFF继电器触点输出（AC220V/3A）。
|
|
通讯输出 RS232/485 ，波特率1200 ~ 57600pbs (TTL电平，仪表右侧接口)
|
|
1200 ~ 19200pbs (带光隔，仪表后侧接口)
|
|
打印功能 可外接面板式、台式微型打印机或带串口输出的宽行打印机(如LQ-300K)，打印历史数据或曲线。
|
|
保护方式 设定参数永久保存，记录数据断电保存，内置 WATCHING DOG 电路。
|
|
屏保功能 可设置在连续无按键一定时间后，关闭屏幕显示，以延长液晶屏的使用寿命。按任意键即可恢复屏幕显示。
|
|
语 言 中文(简体或繁体)
|
|
使用环境 环境温度 0 ~ 45 ℃ 相对湿度 ≤ 85%RH 避免强腐蚀性气体
电源电压 AC 220V+10-15% 50 - 60Hz
|
|
功 耗 ≤ 25W
|
|
重 量 约1000 g
|
|
安 装 仪表尺寸：165×150×220 mm 开孔尺寸：138×138 mm
安装：卡条式固定架
|
|
存储容量 最大存储空间为128Mbit，数据记录时间长短与仪表通道数、存储容量、记录时间间隔有关，可参考下表：
|
|
容量（Mb）
|
记录间隔(S)
|
通道数
|
大约可记录天数(天)
|
|
64
(出厂基本配置)
|
10
|
1
|
152
|
|
2
|
76
|
|
4
|
38
|
|
8
|
18
|
|
16
|
8
|
|
240
|
1
|
3663
|
|
2
|
1831
|
|
4
|
915
|
|
8
|
438
|
|
16
|
199
|
|
128
(可扩展）
|
10
|
1
|
327
|
|
2
|
163
|
|
4
|
81
|
|
8
|
39
|
|
16
|
17
|
|
240
|
1
|
7850
|
|
2
|
3925
|
|
4
|
1962
|
|
8
|
938
|
|
16
|
426
|
|

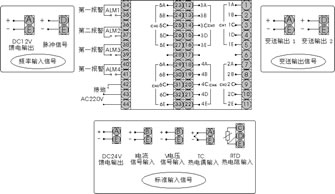

接线图
|
|
|
|
★ 注：CH1～CH6为通道1～通道6输入接线柱。(以上的接线图是以6通道全切换输入为例)
|
|
★ 注：特殊订货与本接线图不同之处，以随机接线图为准。
|
|
开孔尺寸(单位: mm)
|
打印
|
|
|
可定时打印实时数据，可打印历史记录曲线。
|
|
