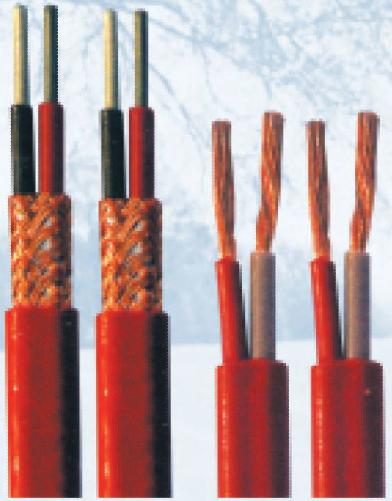

执行标准
本产品执行Q/ANY12-2005标准
用途
本产品适用于核电站以及对阻燃有特别要求场所中额定电压0.6/1kV及以下动力,照明等固定敷设的输配电线路
使用特性及主要技术性能
1.额定电压Uo/U为0.6/1kV
2,导体长期允许的工作温度90℃,短路(持续时间≤5s)温度250℃
3,电缆敷设时的环境温度不低于0℃,敷设设温度低于0℃时,应进行加热
4,电缆的最小弯曲半径:铠装电缆不小于电缆外径的12 倍,非铠装型不小于电缆外径的8倍
5,电缆敷设后运行的允许最低环境温度-40℃
6,电缆的特殊性能:电缆能经受GB/T12666.5(IEC332-1)标准规定的成束燃烧试验
电缆的绝缘线芯能经受GB/T12666.2(IEC332-1)标准规定的垂直燃烧试验
电缆的低烟性能符合GB/17651.7(IEC61034)标准的规定,透光率≥60
电缆的低卤性能符合GB/T17650.2(IEC60754-2)标准的规定,pH≥4.3 电导率<10us/mm
电缆的电气性能:
电缆能经受AC3500V/5min耐电压实验不击穿电缆的导体电阻,绝缘电阻见下表:
|
电缆导体 |
20℃时导体电阻 |
绝缘电阻 |
|
截面积 |
结构 |
不镀锡＜ |
镀锡＜ |
20℃≥ |
60℃≥ |
90℃≥ |
|
2.5 |
7/0.68 |
7.41 |
7.56 |
832 |
8.32 |
0.832 |
|
4 |
7/0.85 |
4.26 |
4.70 |
697 |
6.97 |
0.697 |
|
6 |
7/1.04 |
3.08 |
3.11 |
590 |
5.90 |
0.590 |
|
10 |
7/1.35 |
1.83 |
1.84 |
473 |
4.73 |
0.473 |
|
16 |
7/1.7 |
1.15 |
1.16 |
386 |
3.86 |
0.386 |
|
25 |
7/2.14 |
0.727 |
0.734 |
393 |
3.93 |
0.393 |
|
35 |
19/1.53 |
0.524 |
0.529 |
336 |
3.36 |
0.336 |
|
50 |
19/1.78 |
0.387 |
0.391 |
323 |
3.23 |
0.323 |
|
70 |
19/2.14 |
0.263 |
0.270 |
298 |
2.98 |
0.298 |
|
95 |
19/2.52 |
0.193 |
0.195 |
256 |
2.56 |
0.256 |
|
120 |
37/2.03 |
0.153 |
0.154 |
248 |
2.48 |
0.248 |
|
150 |
37/2.25 |
0.124 |
0.126 |
260 |
2.60 |
0.260 |
|
185 |
37/2.52 |
0.0991 |
0.100 |
265 |
2.65 |
0.265 |
型号及名称
|
型号 |
产品名称 |
|
HYJE-K3 |
核电站用1E级K3 类交联聚乙烯绝缘聚烯氢护套低烟文无卤阻燃电力电缆 |
|
HYJEP2-K3 |
核电站用1E级K3 类交联聚乙烯绝缘聚烯氢护套铜塑复合带绕包屏蔽低烟无卤阻燃电力电缆 |
|
HYJE24-K3 |
核电站用1E级K3 类交联聚乙烯绝缘聚烯氢护套钢带铠装低烟文无卤阻燃电力电缆 |
|
HYJGE-K3 |
核电站用1E级K3 类交联聚乙烯绝缘隔氧层聚烯氢护套低烟无卤阻燃电力电缆 |
|
HYJGEP2-K3 |
核电站用1E级K3 类交联聚乙烯绝缘隔氧层聚烯氢护套铜塑复合带绕包屏蔽低烟无卤阻燃电力电缆 |
|
HYJGE24-K3 |
核电站用1E级K3 类交联聚乙烯绝缘隔氧层聚烯氢护套港带铠装低烟无卤阻燃电力电缆 |
|
NHYJE-K3 |
核电站用1E级K3 类交联聚乙烯绝缘聚烯氢护套铜塑复合带绕包屏蔽低烟无卤耐火电力电缆 |
|
NHYJEP2-K3 |
核电站用1E级K3 类交联聚乙烯绝缘聚烯氢护套铜塑复合带绕包屏蔽低烟无卤耐火电力电缆 |
|
NHYJE24-K3 |
核电站用1E级K3 类交联聚乙烯绝缘聚烯氢护套钢带铠装低烟无卤电力电缆 |
|
HXE-K3 |
核电站用1E级K3 类乙丙橡皮绝缘聚烯烃护套低烟无卤阻燃电力电缆 |
|
HXEP2-K3 |
核电站用1E级K3 类乙丙橡皮绝缘聚烯烃护套通塑复合绕包屏蔽低烟无卤阻燃电力电缆 |
|
HXE24-K3 |
核电站用1E级K3 类乙丙橡皮绝缘聚烯烃护套钢带铠装低烟无卤阻燃电力电缆 |
|
HXGE-K3 |
核电站用1E级K3 类乙丙橡皮绝缘隔氧层聚烯烃护套低烟无卤阻燃电力电缆 |
|
HXGEP2-K3 |
核电站用1E级K3 类乙丙橡皮绝缘隔氧层聚烯烃护套通塑复合带绕包屏蔽低烟无卤阻燃电力电缆 |
|
HXGE24-K3 |
核电站用1E级K3 类乙丙橡皮绝缘 隔氧层聚烯烃护套钢带恺装低烟无卤阻燃电力电缆 |
|
NHXE-K3 |
核电站用1E级K3 类乙丙橡皮绝缘聚烯烃护套低烟无卤耐火电力电缆 |
|
NHXEP2-K3 |
核电站用1E级K3 类乙丙橡皮绝缘聚烯烃护套铜塑复合带绕包屏蔽钢带铠装低烟无卤耐火电力电缆 |
|
NHXE24-K3 |
核电站用1E级K3 类乙丙橡皮绝缘聚烯烃护套钢带铠装低烟无卤耐火电力电缆 |
代号名称及含义
|
项目 |
代号 |
代号含义 |
|
系列的代号 |
H |
核电站用控制电缆 |
|
绝缘材料 |
YJ
|
交联聚乙烯 |
|
X |
乙丙橡皮 |
|
隔氧层 |
G |
无机阻燃隔氧层 |
|
护套材料 |
E |
热塑性聚烯烃 |
|
屏蔽材料 |
P2 |
铜塑复合带绕包 |
|
铠装材料 |
24 |
钢带铠装聚烯烃护套 |
|
质量鉴定等级 |
K3 |
1E级K3类 |
|
规格 |
芯数×标称截面 |
1芯:2.5-185mm2 2-5芯 :2.5-50mm2
|
|
