★ 五位瞬时流量＋八位瞬时累积显示
|
|
SWP-LED带打印流量积算控制仪集打印、控制及测量显示与一体。可自动定时、手动即时打印各通道当前测量值及累积流量值。
|
|
一、 仪表特点
|
|
1、 带打印流量积算控制仪可随意改变仪表的输入信号类型。采用最新无跳线技术，只需设定仪表内部参数，即可将仪表从一种输入信号改为另一种输入信号。进一步提高了仪表的多用性与可靠性。
|
|
2、 带打印流量积算控制仪具有极宽的显示测量范围，可切换显示瞬时流量测量值、温度补偿测量值、压力补偿测量值、流量（差压、频率）测量值等，及整十位的流量累积测量值（0--99999999字）可精确到小数点后三位（0.001）进行累积，可设定仪表内部参数使最大累积达到99999999.99′100。
|
|
3、 带打印流量积算控制仪采用查表法进行密度补偿，可全自动对过热蒸汽、饱和蒸汽进行精度极高的积算控制。
|
|
二、 仪表外形及接线图（以下为基本配线，特殊订货请参见随机接线图）
|
|
型号
|
SWP- RLK80系列
|
|
仪表外形
|
仪表尺寸:360×140×230mm
重 量:1500g
|
微型打印机开孔尺寸111mm×57mm
|
|

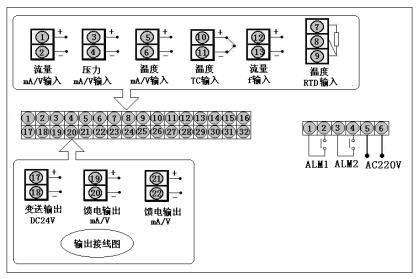

接
线
图
|
|
|
|
三、 SWP-LED系列带打印流量积算控制仪型谱表
|
|
型 号
|
代 码
|
说 明
|
|
SWP -RLK
|
□ □ □- □ □-□ □ □ -□ □ -□- □
|
带打印5位+8位流量积算控制仪 |
|
外形尺寸
|
8
|
|
|
|
|
|
|
|
|
|
|
160×80mm（横式） |
|
控制作用
|
|
|
|
|
|
|
|
|
|
|
|
无补偿输入 |
|
带补偿输入 |
|
过热蒸汽带温度压力补偿-查表法 |
|
饱和蒸汽带温、压补偿-查表法 |
|
用户特定曲线补偿输入-查表法 |
|
|
通讯方式
|
□
|
|
|
|
|
|
|
|
|
参见"通讯方式" |
|
输出方式
|
□
|
|
|
|
|
|
|
|
参见"输出方式" |
|
流量信号类型
|
□
|
|
|
|
|
|
|
参见"输入类型" |
|
压力补偿类型
|
□
|
|
|
|
|
|
参见"输入类型" |
|
温度补偿类型
|
□
|
|
|
|
|
参见"输入类型" |
|
第一报警方式
|
|
|
|
|
|
无控制（或报警，可省略） |
|
上限控制（或报警） |
|
下限控制（或报警） |
|
流量定量到控制 --自动启动 |
|
流量定量过程控制--自动启动 |
|
流量定量到控制 --自动清零 |
|
|
第二报警方式
|
|
|
|
|
无控制（或报警，可省略） |
|
上限控制（或报警） |
|
下限控制（或报警） |
|
流量定量到控制 --手动启动 |
|
流量定量过程控制--手动启动 |
|
|
馈电输出
|
|
|
|
无馈电输出（可省略） |
|
单路DC24V馈电输出 |
|
双路DC24V馈电输出 |
|
|
供电方式
|
|
|
|
|
★ 输入类型
|
|
代码
|
输入类型
|
测 量 范 围
|
代码
|
输入类型
|
测 量 范 围
|
说 明
|
|
A
|
4～20 mA
|
-1999～99999 d
|
O
|
脉冲-集电极开路
|
0～5KHz
|
本表所列为最大量程，用户可在量程范围内通过修改仪表二级参数确定量程范围
|
|
B
|
0～10 mA
|
-1999～99999d
|
G
|
Pt100
|
-200～650℃
|
|
C
|
1～5V
|
-1999～99999d
|
E
|
热电偶E型
|
0～1000 ℃
|
|
D
|
0～5V
|
-1999～99999d
|
K
|
热电偶K型
|
0～1300 ℃
|
|
M
|
0～20 mA
|
-1999～99999d
|
R
|
用户特定
|
-1999～99999 d
|
|
F
|
脉 冲
|
0～5KHz
|
N
|
无补偿输入
|
|
|
|
★ 输出方式
|
|
选型代码
|
0
|
1
|
2
|
3
|
4
|
5
|
|
输出方式
|
无输出
|
继电器
|
4～20mA
|
0～10mA
|
1～5V
|
0～5V
|
|
|
|
★ 通讯方式
|
|
选型代码
|
0
|
2
|
4
|
8
|
9
|
|
通讯方式
|
无通讯
|
RS-232
|
RS-422
|
RS-485
|
特殊规格
|
|
|
|
★ 注：RLK802、RLK803、RLK804系列可通过设定仪表二级参数互相切换。
|
|
仪表除0～20mA、脉冲-集电极开路两种输入信号外,其余信号均可通过设定仪表二级参数自由更改。
|
|
★ 型号举例：
|
|
①SWP-RLK801-21－A-HL-P
|
|
无补偿输入，通讯方式RS232，继电器输出，流量输入类型4～20 mA,第一报警为上限报警，第二报警为下限报警，单路DC 24V馈电输出，AC 220V供电。
|
|
②SWP-RLK802-81－FAG-LH-2P-T
|
|
带补偿输入, 通讯方式RS485, 继电器输出，流量输入类型脉冲，压力补偿输入类型4～20 mA，温度补偿输入类型Pt100，第一报警为下限报警，第二报警为上限报警，双路DC 24V馈电输出，AC 90～265V供电。
|
|
★ 订货时，也可选用LE、HK、HE系列带打印流量/容积积算控制仪，接线方式与RLK相同。带打印的仪表普及功能适用于LED流量计、LED－32段PID、LCD系列。订货时，需带打印机箱在原型号基础上加R，接线方式参考随机接线图。
|
