工业热电阻

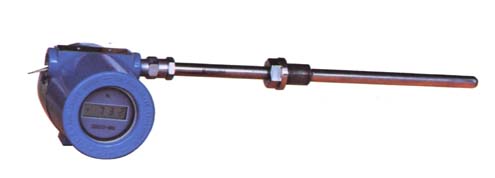

一体化防爆热电阻

名称:一体化防爆热电阻

分类:工业热电阻

产品编号:

产品型号:WZPB系列

出品单位:北京航科金星自动化仪表有限公司

查看次数:

咨询热线:010-57738939

联系我们

详细说明:

品详细介绍:


◆特点
  一体化防爆热电阻采用二线制输出4-20mA,抗干扰能力强;节省补偿导线及安装温度变送器费用;安全可靠,使用寿命长;冷端温度自动补偿,非线性校正电路 ;
  ◆工作原理
  热电阻(偶)在工作状态下所测得的热电势(电阻)的变化,经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA电信号给工作仪表,工作仪表便显示所对应的温度值。
  隔爆热电偶(阻)利用间隙隔爆原理,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行测温。热电偶(阻)产生的热电势(电阻值)经过温度变送器的电桥产生不平衡信号,经放大后转换成为4-20mA的直流电信号给工人仪表,工作仪表显示出所对应的温度值。
  ◆主要技术参数
  产品执行标准
  IEC584
  IEC751
  IEC1515
  JB/T5518-91
  JB/T7391-94
  ◆测量范围及允差
  1)热电阻测温范围及允差

型  号 分 度 号 测温范围℃ 精度等级 允许偏差
  WZPB Pt100 -200-+500
A级  B级
±(0.15+0.002ItI)
±(0.30+0.005 ItI)
WZCB Cu50  Cu100 -50-+100   ±(0.30+0.005 ItI)
  2)热电偶测温范围及允差
型  号 分 度 号 允  差  等  级
I II
允 差 值 测温范围℃ 允 差 值 测温范围
WRNB  K ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WRMB N ±1.5℃ -40-375 ±2.5℃ -40-333
±0.004 ItI 375-1000 0.0075 ItI 333-1200
WREB E ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-800 0.004 ItI 333-900
WRFB J ±1.5℃ -40-375 ±1.5℃ -40-333
±0.004 ItI 375-750 0.004 ItI 333-750
WRCB T ±1.5℃ -40-125 ±1℃ -40-133
±0.004 ItI 125-350 0.0075 ItI 133-1000
  输出信号: 4-20 mA ,负载电阻250,传输导线电阻 100
  输出方法: 二线制
  精度等级:
  温度变送器精度等级:0.1  0.2  0.5
  显示器精度等级:模拟指示式2.5级;数字显示式0.5级.
  供电电源:24V.DC±10℅
  防护等级:IP65
  防爆等级:
  隔爆型:dⅡBT4   dⅡCT5   dⅡCT6
  本质安全型:iaⅡCT6
  绝缘电阻:仪表输出接线端子与外壳之间的绝缘电阻应不小于50.
  热响应时间:
  当温度出现阶跃变化时,仪表的电流输出信号变化至相当于该阶跃变化的50%所需的时间 ,通常以t0.5表示当温度变送器的阶跃响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的五分之一时,则用热电偶(阻)热响应时间作为仪表的热响应时间; 当温度变送器的阶跃热响应稳定时间不超过热电偶(阻)热响应稳定时间t0.5的二分之一时,则用温度变送器热响应时间作为仪表的热响应时间;
  基本误差:
  仪表的基本误差应不超过热电偶(阻)和温度变送器基本误差的合成误差。
