工业热电阻

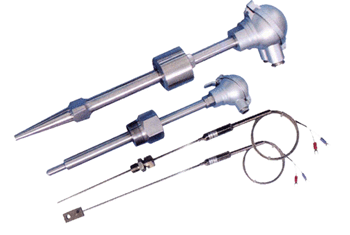

电站热电偶/热电阻

名称:电站热电偶/热电阻

分类:工业热电阻

产品编号:

产品型号:WRN系列

出品单位:北京航科金星自动化仪表有限公司

查看次数:

咨询热线:010-57738939

联系我们

详细说明:

产品详细介绍:


1、应用

  专业针对电站设计,可以满足30万,60万千瓦等发电机组及辅机测温需要。直接测量各种生产过程中 的-200°C~800°C范围内液体、蒸汽和气体介质以及固体表面温度。

  2、工作原理

  热电偶的电极由两根不同导体材质组成。当测量端与参比端存在温差时,就会产生热电势,工作仪表 便显示出热电势所对应的温度值。 热电阻是利用物质在温度变化时,其电阻也随着发生变化的特征来测量温度的。当阻值变化时,热电偶工作 仪表便显示出阻值所对应的温度值。

  3、主要技术参数

  产品执行标准:
  IEC584
  产品介绍
  IEC751
  IEC1515
  JB/T18622-1997
  JB/T8623-1997
  GB/T16839-1997

  4、测量范围及允差



型 号 分 度 号 允 差 等 级
I II
允差值 测温范围 °C 允差值 测温范围 °C
WRN K ±1.5°C -40~+375 ±2.5 °C -40~+333
±0.004ltl 375~1000 ±0.0075 ltl 333~1200
WRM N ±1.5°C -40~+375 ±2.5°C -40~+333
±0.004 ltl 375~1000 ±0.0075 ltl 333~1200
WRE E ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~800 ±0.004 ltl 333~900
WRF J ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~750 ±0.004 ltl 333~750
WRC T ±1.5°C -40~+125 ±1°C -40~+133
±0.004 ltl 125~350 ±0.0075 ltl 133~350



  5、常温绝缘电阻

  热电阻在环境温度为 15 — 35°C ,相对湿度不大于 80% ,试验电压为 10 — 100V (直流)电极与外套管之间的绝缘电阻 > 100MΩ 。

  热电偶在环境温度为 20±15°C ,相对湿度不大于 80% ,试验电压为 500±50V (直流)电极与外套管之间的绝缘电阻 > 1000Ω.m
