工业热电偶

防爆热电偶

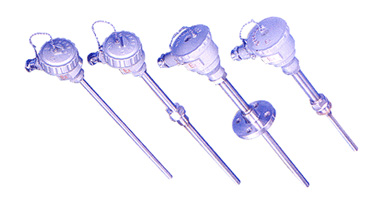

名称:防爆热电偶

分类:工业热电偶

产品编号:

产品型号:WRN系列

出品单位:北京航科金星自动化仪表有限公司

查看次数:

咨询热线:13693075680

联系我们

详细说明:

品详细介绍:


产品名称: 防爆热电偶
产品说明:



  概述







     工业用隔爆热电偶、热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。
    我厂生产的化工专用隔爆热电偶、热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造,热电特性符合国际IEC标准,并经国家仪器仪表防爆安全监督站测试合格.
    隔爆热电偶 ,热电阻的结构、原理与装配方式基本相同,主要区别是隔爆产品接线盒(外壳)在设计上采用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散--传爆。只要用户严格遵守产品使用规则,产品就能达到可靠的防爆效果。








  特点







多种防爆形式,防爆性能好;
压簧式感温元件,抗振性能好;
测温范围大;
机械强度高,耐压性能好;







  工作原理







防爆热电偶是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。







  主要技术参数







产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5582-91
GB3836







  常温绝缘电阻







热电偶在环境温度为20±15°C,相对湿度不大于80%,试验电压为500±50V(直流)电极与外套管之间的绝缘电阻>1000Ω.m







  测量范围及允差







型 号 分度号 允  差  等  级
I II
允差值 测温范围°C 允差值
测温范围°C
WRN K ±1.5°C -40~+375 ±2.5 °C -40~+333
±0.004ltl 375~1000 ±0.0075 ltl
333~1200
WRM N ±1.5°C -40~+375 ±2.5°C -40~+333
±0.004 ltl 375~1000 ±0.0075 ltl 333~1200
WRE E ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~800 ±0.004 ltl 333~900
WRF J ±1.5°C -40~+375 ±1.5°C -40~+333
±0.004 ltl 375~750 ±0.004 ltl 333~750
WRC T ±1.5°C -40~+125 ±1°C -40~+133
±0.004 ltl 125~350 ±0.0075 ltl 133~350
