HSD-5电流传感器

名称:HSD-5电流传感器

分类:霍尔传感/变送器

产品编号:

产品型号:

出品单位:北京航科金星自动化仪表有限公司

查看次数:

咨询热线:13693075680

联系我们

详细说明:
产品名称: HSD-5电流传感器
产品说明:
电流传感器
型号:YWG-HSD-5-□A










一、概述
    YWG系列霍尔效应传感器,可以测量任意波形的电流和电压,输出端能真实地反映输入端电流或电压的波形参数。针对霍尔效应传感器普遍存在温度漂移大的缺点,采用补偿电路进行控制,有效地减少了温漂对测量精度的影响,确保测量准确;具有精度高、安装方便、售价低的特点。
YWG系列霍尔效应传感器广泛应用于变频调速装置、逆变装置、UPS电源、通信电源、电焊机、电力机车、变电站、数控机床、电解电镀、微机监测、电网监控等需要隔离检测电流电压的设施中。

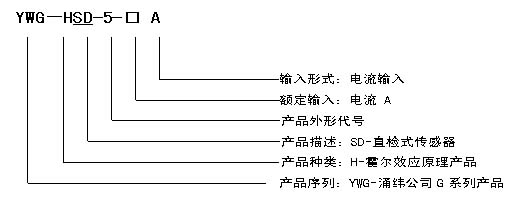

二、产品命名方法

三、原理
   YWG-HSD系列电流传感器是一种原边与副边高度电隔离,副边真实反映被测直流、交流、脉动电流等原边波形的传感器。它具有反应时间快、过载能力强、温度特性好、输出连续可调、性能稳定等优点。
四、技术性能指标
测量范围 2IN   频率特性   0~10kHz
过载能力 20IN 绝缘耐压   2.0kVRMS/50Hz/min
精度等级 <1.0%IN   工作环境 0~45℃
线性度 优于0.2% 工作电源   ±12V~±15V
失调电压   小于±20mV  电源耗电 ≤30mA
温度漂移 优于±100ppm/℃ 阻燃特性 UL94-V
反应时间 小于10us 内置电源浪涌、极性反接保护;
五、执行标准
    QB/441600 17 113-2002
六、型号及参数
型        号   输 入/输 出   引  脚  接  线
YWG-HSD-5-200A   0~200A/0~4V      1: 正工作电源端    2: 负工作电源端
3: 测量输出端
4: 公共接地端
  YWG-HSD-5-300A     0~300A/0~4V
YWG-HSD-5-400A   0~400A/0~4V
YWG-HSD-5-500A 0~500A/0~4V
YWG-HSD-5-600A   0~600A/0~4V

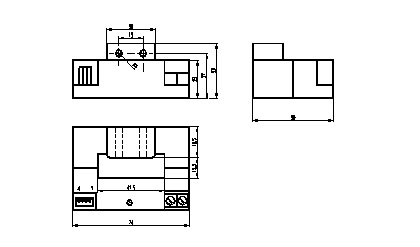

七、外形图

八、注意事项
  1)工作电源、输出端必须正确连接,不能错接;
  2)对于两个电位器,请不要随意调整,若需调校,用小螺丝刀缓慢旋转至所需精度即可;
  3)原边母线的温度不应超过60℃;
  4)当电流母线填满原边穿线孔时,获得最佳的测量精度;
  5)使用环境应无导电尘埃和无腐蚀金属和破坏绝缘的气体存在,海拔高度小于2500米;
  6)测直流电流时,电流方向与产品外壳上所标示的箭头同向时,才能得到正向输出。
