详细说明:
产品说明:

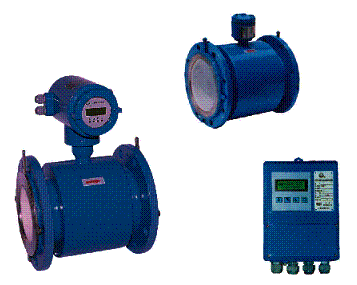

电磁流量计

                        CN311A 一体化

                        CN311B 分体型









                电磁流量计用于测量酸、碱、盐等强腐蚀性液
            体及泥浆、纸浆、化工原料、海水等均匀的液固两
             相流体的体积流量;适用于化工、钢铁、煤炭、给
            排水、造纸、食品、医药、纺织印染等工业领域。
            超高压设计专门用于石油勘探,地质等高压条件下
            的测量。
                CN311A 型为一体式结构;
                CN311B 型为分体式安装;

·测量管内壁光滑、无阻流件,无压损
·仅要求被测流体电导率大于 5 μ s/cm ,除了有机溶液
  和蒸馏水,其余液体及液固两相流体均能满足测量条件
·测量结果与液体的压力、温度、密度、粘度、电导率等
  物理参数基本无关,不受环境影响,所以测量精度高、
  工作稳定可靠
·优良的耐腐蚀、耐磨损性能
·量程比大,尤其适用于在流量变化幅度较大的场合
·带金属衬网的 FEP 内衬可用于负压管道
·具有正 / 反双向流量测量功能





            工作原理

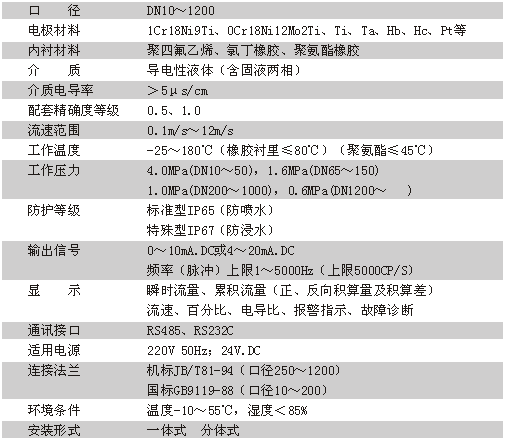

            技术参数

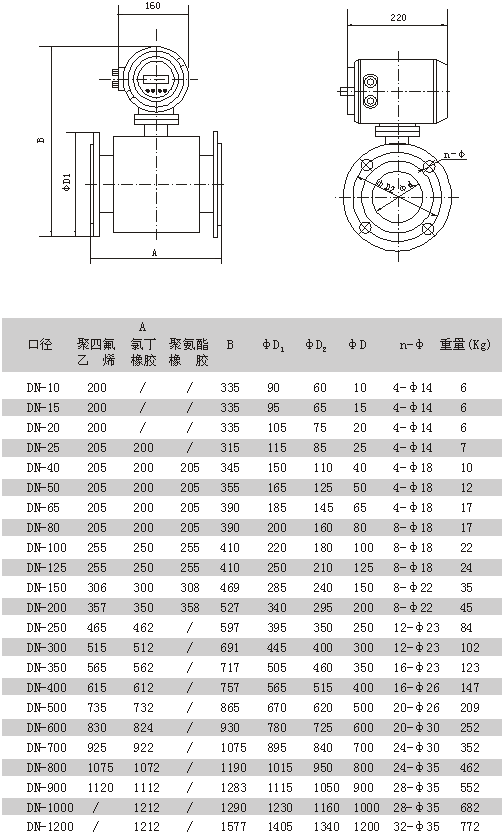

            安装尺寸 CN311A 一体型

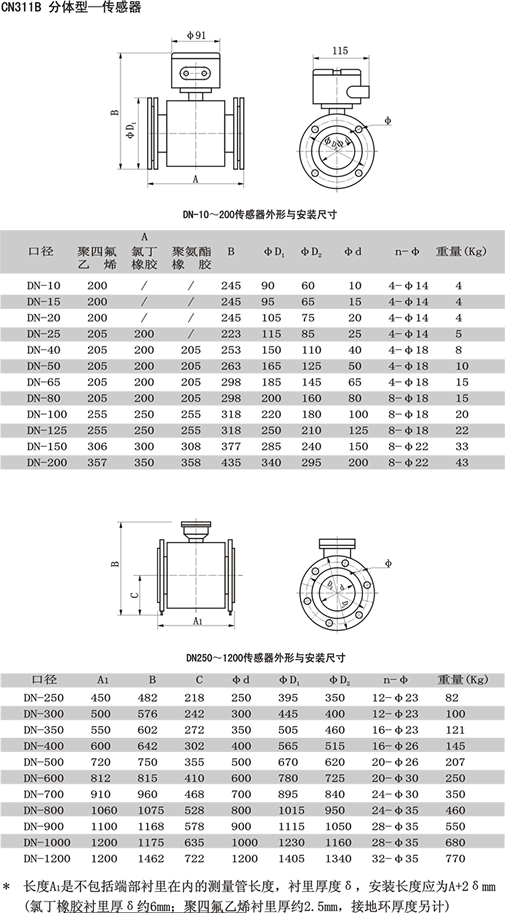

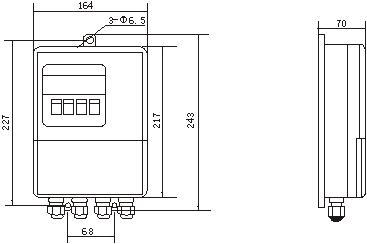

CN311B 分体型—转换器

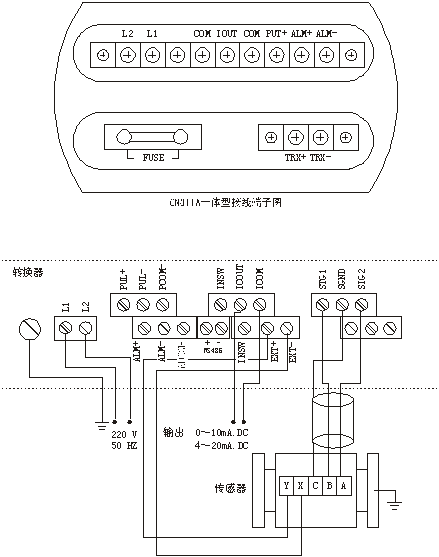

            电气连接



            选型说明 口径的选择

                电磁流量计的测量精度与被测流量、流速大小有关,在低流速情况下,电磁流量计
            的示值误差较大,因此在选择流量计口径时,选择口径比工艺管道较小的流量计以提高
            电磁流量计测量管内的介质流速,将有助于提高流量测量精度。

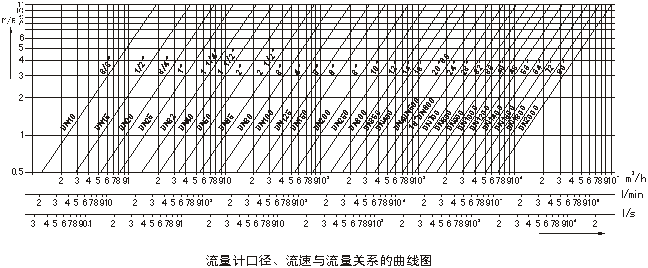

                瞬时体积流量是流速和传感器口径的函数,流量计口径、流速与流量关系曲线图表
            明某一口径电磁流量计可以测量的测量范围,同时给出适合测量某给定流量的几种传感
            器口径规格。



            1 、传感器通常选用与工艺管道相同的口径,这样安
         装方便,但前提是管内流速应在 0.1m/s ~ 12m/s 之间。
            2 、当流速偏低,工艺流量又稳定或者从价格考虑,可
         以选择传感器口径小于工艺管道口径。
            3 、加装异径管道会产生压力损失,应选择异径管的中
         心锥角α不大于 150,越小越好。



       电极材料的选择

            根据介质的腐蚀性选用合适的电极材料 , 对混酸等成份复杂的介质应做挂片试验。

衬里材料的选择

应根据被测介质的腐蚀性、磨损性及温度来选择。



            接地环的选择
             若选用聚四氟乙烯衬里,则宜选用接
         地环作保护环 (DN250 以下的流量计,仪表本身带有 ) 。
             若连接仪表的管道(相对于被测介质)是绝缘的,则
         一定要选用接地环。
             选用接地环材质应与被测介质的
         腐蚀性相适应。





安装建议
·测量管在任何时刻必须完全注满介质
·工艺管段长度:
  入口直线管段最少 5 × DN 长
  出口直线管段最少 3 × DN 长
·不能装在管道走向最高点及流体向下走向段
·可以水平安装或垂直向上
·不在传感器上游安装控制阀和切断阀
·不能在泵抽吸侧安装传感器

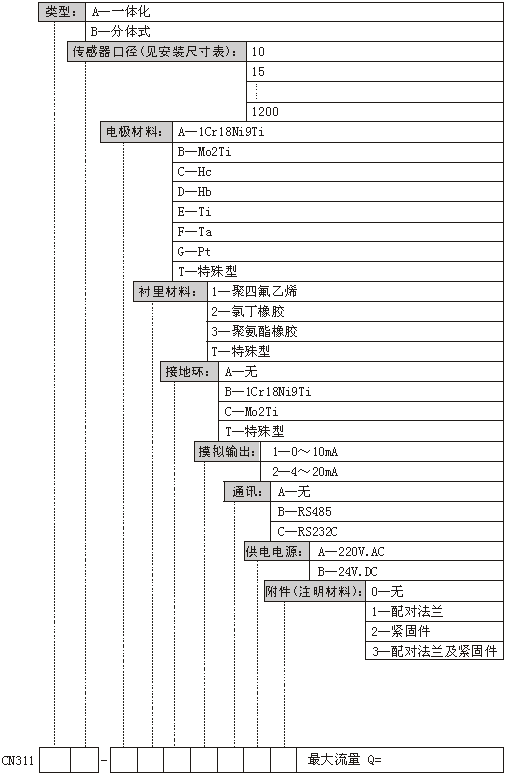

            如何订货
